ปรับเทรียบเครื่องมือวัด

ต้องปฏิบัติงานต่างๆ ในภายหลังโดยผู้ที่ผ่านการฝึกอบรมและมีคุณสมบัติเท่านั้น การตรวจสอบความถูกต้องแม่นยำหรือการสอบเทียบของเครื่องมือวัดต้องเป็นไปตามกฎระเบียบที่กำหนดไว้

การตรวจสอบความแม่นยำในการปรับระดับหลังจากดำเนินการสอบเทียบทุกครั้ง ดู การตรวจสอบความแม่นยำของเครื่องมือวัด หากค่าคลาดเคลื่อนอยู่นอกเหนือค่าสูงสุดที่อนุญาต ให้ส่งเครื่องมือวัดไปตรวจสอบที่ศูนย์บริการลูกค้า Bosch

ดำเนินการสอบเทียบทุกแกน (แกน X, Y และ Z)

หมายเหตุ: หากในระหว่างการสอบเทียบ แถบแสดงสถานะแกน X (7) หรือแถบแสดงสถานะแกน Y (6) กะพริบสีแดง หมายความว่าค่าคลาดเคลื่อนอยู่นอกเหนือค่าสูงสุดที่อนุญาต ในกรณีนี้กดปุ่มโหมดแมนนวล (14) เพื่อออกจากโหมดสอบเทียบโดยไม่บันทึกการตั้งค่า จากนั้นแถบแสดงสถานะแกน X (7) และแกน Y (6) จะกะพริบสีแดง 3×/s เพื่อระบุการสอบเทียบที่ไม่ถูกต้องเริ่มการสอบเทียบอีกครั้ง
เริ่มทำการสอบเทียบใหม่ หากเกิดความผิดพลาดขึ้นอีกครั้ง ให้ส่งเครื่องมือวัดไปตรวจสอบที่ศูนย์บริการลูกค้า Bosch

สำหรับการสอบเทียบ ต้องใช้ระยะทางวัดว่างเปล่า 30 ม. บนพื้นผิวที่มั่นคงข้างหน้าผนัง

ในบางกรณี (เช่น ทัศนวิสัยไม่ดี) คุณสามารถใช้เครื่องรับเลเซอร์ (37) เพื่อทำเครื่องหมายลำแสงเลเซอร์ได้ เมื่อใช้ตัวรับเลเซอร์ ตรวจสอบให้แน่ใจว่าได้ปรับแนวให้ตั้งฉากกับผนัง ไม่เช่นนั้นเครื่องหมายจะคลาดเคลื่อนไปจากลำแสงเลเซอร์ สำหรับเครื่องรับเลเซอร์ที่มีความแม่นยำในการรับสัญญาณที่ปรับได้ คุณสามารถตั้งค่าความแม่นยำในการรับได้โดยขึ้นอยู่กับความแม่นยำในการสอบเทียบที่ต้องการ (โปรดดูคู่มือการใช้งานสำหรับเครื่องรับเลเซอร์)

ติดตั้งและปรับตำแหน่งเครื่องมือวัดสำหรับการสอบเทียบ:

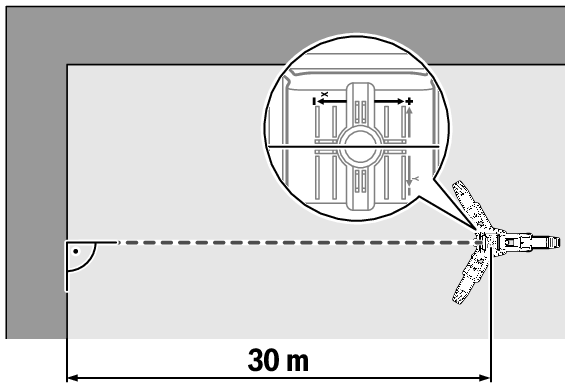

ติดตั้งเครื่องมือวัดที่ตำแหน่งในแนวนอนในระยะห่างจากผนัง 30 ม. หรือขาตั้งแบบสามขา (39) (แนะนำให้ใช้) หรือวางเครื่องลงบนพื้นผิวที่มั่นคงและราบเสมอกัน

×

จัดแนวเครื่องมือวัดเพื่อให้แถบแสดงตัวนูนที่แกน X บนเครื่องมือวัดอยู่ในมุมที่เหมาะสมกับผนัง

เริ่มต้นการสอบเทียบ:
เครื่องมือวัดจะต้องปิดสวิทช์อยู่เพื่อเริ่มการสอบเทียบ

กดปุ่มโหมดแมนนวล (14) ที่เครื่องมือวัดค้างไว้ และกดปุ่มเปิด/ปิด (3) สั้นๆ อย่าปล่อยปุ่มโหมดแมนนวลจนกว่าแถบแสดงสถานะแกน X (7) ส่องสว่างสีเขียว และฟังก์ชั่นเตือนการกระแทก (13) กะพริบเป็นสีแดง (2×/s แต่ละครั้ง)

เครื่องมือวัดเปิดอยู่ในโหมดการสอบเทียบสำหรับแกน X

การสอบเทียบแกน X:
ตรวจสอบให้แน่ใจว่าเครื่องมือวัดสอดคล้องกับแกน X ซึ่งตั้งฉากกับผนัง รอจนกระทั่งเครื่องมือวัดระดับแล้วโหมดการหมุนจะเริ่มขึ้น

×

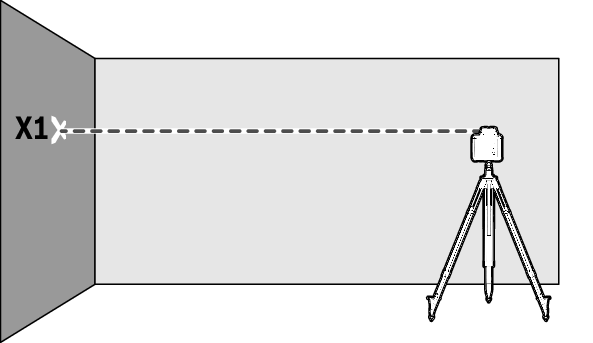

ทำเครื่องหมายความสูงของลำแสงเลเซอร์บนผนังเป็นความสูง X1 หากจำเป็นให้ใช้ตัวรับเลเซอร์ (37)

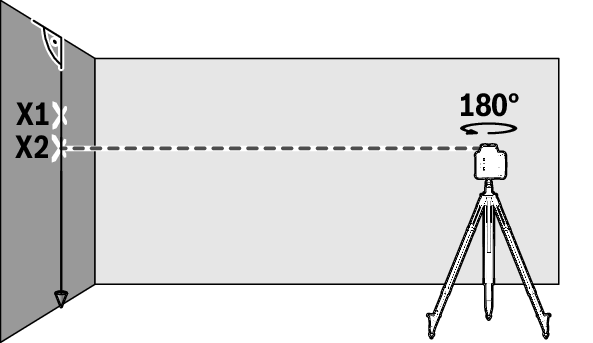

หมุนเครื่องมือวัดไป 180° โดยไม่เปลี่ยนแปลงตำแหน่งเครื่องมือวัด

รอจนกระทั่งเครื่องมือวัดระดับแล้วโหมดการหมุนจะเริ่มขึ้น

×

ทำเครื่องหมายความสูงของลำแสงเลเซอร์บนผนังเป็นความสูง X2 หากจำเป็นให้ใช้ตัวรับเลเซอร์ (37) ตรวจสอบให้แน่ใจว่าความสูง X2 ตั้งตรงสูงกว่าหรือต่ำกว่าความสูง X1

×

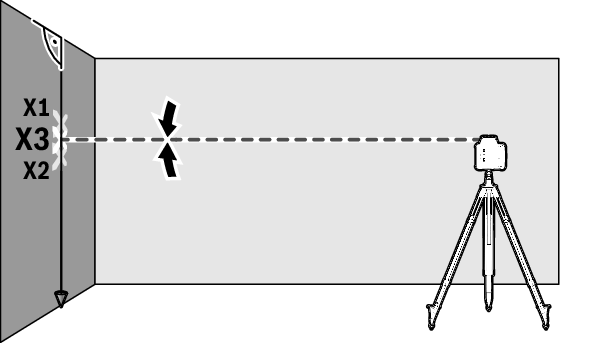

กำหนดกึ่งกลางระหว่างความสูงที่ทำเครื่องหมาย X1 และ X2 และทำเครื่องหมายเป็นความสูง X3 บนผนัง

จัดแนวลำแสงเลเซอร์ (8) ขึ้นด้วยปุ่มเอียง (5) และลง (15) เพื่อให้ระดับความสูง X3 แม่นยำที่สุดเท่าที่จะทำได้ หากจำเป็นให้ใช้ตัวรับเลเซอร์ (37)

บันทึกการสอบเทียบแกน X โดยกดปุ่มโหมดแมนนวล (14) ระบบจะยืนยันการปรับโดยที่แถบแสดงสถานะแกน X (7) กะพริบสีเขียว 6 ครั้ง

การสอบเทียบแกน Y:
หลังจากสอบเทียบแกน X เครื่องมือวัดจะเปลี่ยนสู่โหมดสอบเทียบสำหรับแกน Y โดยอัตโนมัติ แถบแสดงสถานะแกน Y (6) กะพริบสีเขียว แบแสดงฟังก์ชั่นเตือนการกระแทก (13) กะพริบสีแดง (2×/s แต่ละครั้ง)

จัดแนวเครื่องมือวัด 90°เพื่อให้แถบแสดงตัวนูนที่แกน X บนเครื่องมือวัดอยู่ในมุมที่เหมาะสมกับผนัง ดำเนินการสอบเทียบตามคำอธิบายสำหรับแกน X

หากการสอบแทียบแกน Y ได้รับการบันทึกแล้วแถบแสดงสถานะแกน Y (6) จะกะพริบสีเขียว 6 ครั้ง โหมดสอบเทียบจะสิ้นสุดลงโดยอัตโนมัติ

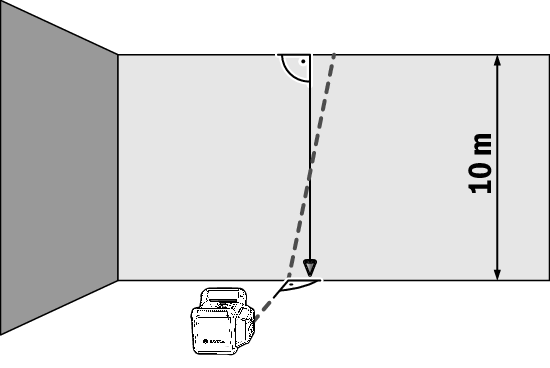

สำหรับการสอบเทียบบนพื้นผิวที่มั่นคง ต้องใช้ระยะทางวัด 10 ม. ข้างหน้าผนัง ติดตั้งสายดิ่งบนผนัง

ตั้งเครื่องมือวัดที่ตำแหน่งในแนวตั้งบนพื้นผิวที่ราบเรียบมั่นคง เปิดสวิทช์‌เครื่องมือ‌วัดและให้เครื่องมือปรับระดับ จัดแนวเครื่องมือวัดเพื่อให้ลำแสงเลเซอร์ชนกับผนังตรงมุมฉากและตัดกับสายดิ่ง ปิดสวิทช์เครื่องมือวัด

เริ่มต้นการสอบเทียบโดยกดปุ่มโหมดแมนนวล (14) ค้างไว้ และจากนั้นกดปุ่มเปิด-ปิด (3) แล้วปล่อย อย่าปล่อยปุ่มโหมดแมนนวลจนกว่าแถบแสดงสถานะแกน X (7) ส่องสว่างสีเขียว และฟังก์ชั่นเตือนการกระแทก (13) กะพริบเป็นสีแดง (2×/s แต่ละครั้ง)

เครื่องมือวัดเปิดอยู่ในโหมดการสอบเทียบสำหรับแกน Z รอจนกระทั่งเครื่องมือวัดระดับแล้วโหมดการหมุนจะเริ่มขึ้น

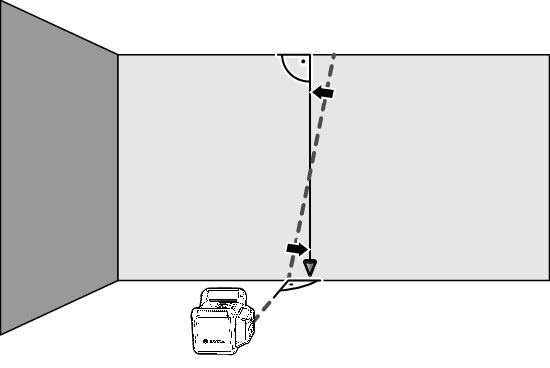

จัดแนวลำแสงเลเซอร์แบบปรับได้เพื่อให้ขนานกับลูกดิ่งมากที่สุด กดปุ่มเอียงขึ้น (5) หรือลง (15)

หากไม่สามารถจัดแนวลำแสงเลเซอร์ขนานกับแนวสายดิ่ง ได้ให้ปรับเครื่องมือวัดให้ตรงกับผนังมากขึ้นแล้วเริ่มกระบวนการสอบเทียบอีกครั้ง

หากลำแสงเลเซอร์อยู่ในแนวขนานให้บันทึกการสอบเทียบโดยกดปุ่มโหมดแมนนวล (14) ระบบจะยืนยันการปรับโดยที่แถบแสดงสถานะแกน X (7) กะพริบสีเขียว 6 ครั้ง

การสอบเทียบแกน Z ถูกบันทึกและโหมดการสอบเทียบจะสิ้นสุดลงโดยอัตโนมัติ
