Memasang komponen pelindung
- Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.
Catatan: Jika mata gerinda mengalami kerusakan selama penggunaan atau jika peralatan pemasangan pada kap pelindung/ perkakas listrik rusak, peralatan listrik harus segera dikirimkan ke Service Center. Alamat pengiriman dapat dilihat di bab "Service Center dan konsultasi penggunaan".
Kap pelindung untuk menggerinda

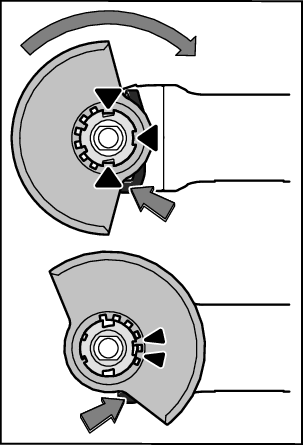

Letakkan kap pelindung (7) pada dudukan perkakas listrik hingga nok penempatan kap pelindung sesuai dengan dudukan. Tekan dan tahan tuas pelepas kunci (1).
Tekan kap pelindung (7) pada leher spindel hingga ikat kap pelindung terpasang pada flensa perkakas listrik dan putar kap pelindung hingga terdengar terkunci.
Sesuaikan posisi kap pelindung (7) dengan persyaratan pengoperasian. Tekan tuas pelepas kunci (1) ke atas dan putar kap pelindung (7) ke posisi yang diinginkan.
- Selalu atur kap pelindung (7) sedemikian rupa sehingga kedua nok tuas pelepas kunci (1) terkait pada lekuk kap pelindung yang sesuai (7).
- Atur kap pelindung (7) sedemikian rupa agar bunga api tidak memercik ke arah pengguna.
- Kap pelindung (7) hanya boleh diputar dengan mengoperasikan tuas pelepas kunci (1)! Jika tidak, perkakas listrik tidak boleh digunakan kembali dalam kondisi apa pun dan harus diserahkan ke layanan pelanggan.
Catatan: Nok penempatan pada kap pelindung (7) memastikan agar hanya kap pelindung yang sesuai untuk perkakas listrik yang dapat dipasang.
Kap pengisap untuk memotong dengan unit pemandu
Kap pengisap untuk memotong dengan unit pemandu (19) dipasang seperti memasang kap pelindung untuk menggerinda.
Perkakas listrik terhubung erat dengan kap pengisap dengan memasang gagang tambahan (5) melalui bar pada kap pengisap ke housing gigi. Pengisap debu Bosch yang sesuai dapat disambungkan dengan kap pengisap dengan unit pemandu (19). Untuk itu, pasang slang pengisap dengan adaptor pengisap ke dalam soket kap pengisap yang disediakan.
Catatan: Gesekan yang muncul akibat debu di dalam slang pengisap dan aksesori selama pengisapan berlangsung akan menghasilkan muatan listrik statis yang dapat dirasakan oleh pengguna sebagai pelepasan muatan listrik statis (tergantung pada faktor lingkungan sekitar dan kondisi fisik pengguna). Pada umumnya, Bosch merekomendasikan untuk menggunakan slang pengisap antistatis (aksesori) untuk mengisap debu halus dan material yang kering.
Kap pelindung untuk memotong
- Saat memotong dengan bahan yang kasar, selalu pasang kap pelindung untuk memotong (6).
- Perhatikan penghisapan debu yang memadai saat memotong bahan batu-batuan.
Pasang kap pelindung untuk memotong (6) seperti memasang kap pelindung untuk menggerinda (7).
Kap pengisap untuk memotong dengan unit pemandu
Kap pengisap untuk memotong dengan unit pemandu (19) dipasang seperti memasang kap pelindung untuk menggerinda.
Pelindung tangan
- Saat bekerja dengan piringan gerinda karet (23) atau dengan sikat kawat/piringan dengan ampelas yang berlapis-lapis/mata bor intan, selalu pasang pelindung tangan (21).
Kencangkan pelindung tangan (21) bersama dengan gagang tambahan(5).
Gagang tambahan
- Hanya gunakan perkakas listrik dengan gagang tambahan (5).
- Hentikan penggunaan perkakas listrik jika gagang tambahan rusak. Jangan membuat perubahan apa pun pada gagang tambahan.
Pasang gagang tambahan (5) di sebelah kanan atau kiri dari kepala gigi bergantung pada pekerjaan yang dilakukan.
Gagang tambahan peredam getaran
Pasang gagang tambahan (5) di sebelah kanan atau kiri dari kepala gigi bergantung pada pekerjaan yang dilakukan.
Gagang tambahan peredam getaran akan mengurangi vibrasi yang terjadi sehingga pekerjaan menjadi lebih nyaman dan aman.
- Hanya gunakan perkakas listrik dengan gagang tambahan (5).
- Janganlah sekali-kali mengubah gagang tambahan.
Gagang tambahan yang rusak tidak boleh digunakan lagi.
